Vibrācijas testeri

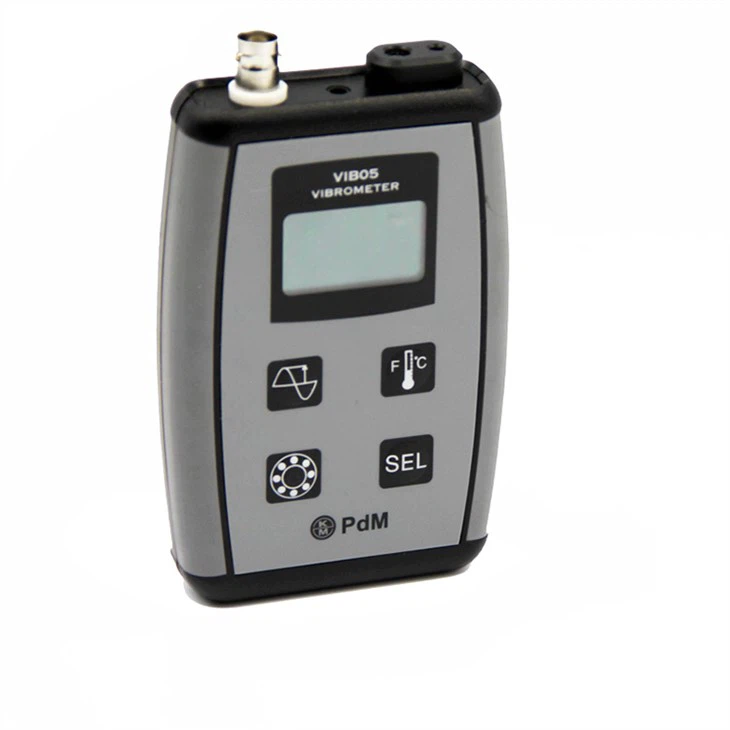

VIB^®05 Vibrācijas testeri

3-in{1}} iekārtas stāvokļa uzraudzība

Vibrācija · Gultņu stāvoklis · Temperatūra

Vibrāciju uzraudzība ar VIB05

Vibrācijas monitorings ir rentabla prognozējoša apkopes stratēģija. Vibrācijas līmeņa izmaiņas parasti ir tikai izmaiņas ekspluatācijas apstākļos, taču vairumā gadījumu vibrācijas mērījumi var atklāt problēmas ilgi pirms mašīnas bojājumiem. Periodiski ventilatoru, motoru, sūkņu, kompresoru un citu rotējošu rūpniecisko iekārtu vibrācijas mērījumi palīdz novērst priekšlaicīgu mehānisko daļu nomaiņu un samazina dīkstāves laiku.

VIB05 vibrācijas testeru pārnēsājamais vibrācijas un temperatūras mērītāju komplekts ir paredzēts lietošanai gan kā sākuma līmeņa, gan arī kā visaptverošs vibrācijas/temperatūras uzraudzības instruments apkopes inženieriem visu veidu nozarēs. Komplektā ietilpst kompakts vibrācijas mērītājs ar kombinētu bezkontakta temperatūras mērīšanas sensoru, ko vēdina ar lokatora staru, rokas zonde, magnētisks stiprinājums pastāvīgākām instalācijām, aizsargājoša somiņa, instrukciju rokasgrāmata un akumulatoru lādētāji abām elektrotīklam. un lietošanai automašīnā. Vibrācijas testeri ir balstīti uz mikroprocesoru, un, izvēloties vadības ierīces, tos var viegli iestatīt, lai uzraudzītu paātrinājuma (g) līmeņus, ātrumu (mm/s), pārvietojumu (µm), gultņa stāvokli (BG vai BV) un temperatūru (grādu vai grādu). F). Ir iekļauta arī displeja turēšanas funkcija. Ierīcei, kas atbilst ISO 2954 un ISO 10816-3, ir arī automātiska gultņu stāvokļa trauksmes pārbaude. Darbojoties ar iekšējo atkārtoti uzlādējamo litija akumulatoru, skaitītājs nodrošina nepārtrauktu darbību 48 stundas. Ierīci var uzlādēt 3 stundu laikā, izmantojot komplektā iekļauto elektrotīkla vai automašīnas lādētāju. Pateicoties tā kompaktajam izmēram, ērtai lietošanai un akumulatora darbībai, VIB05 ļauj inženieriem uzraudzīt vibrācijas un temperatūras līmeņus svarīgās iekārtās jebkurā rūpnīcas vietā.

VIB05 vibrācijas testeri var tikt izmantoti, lai efektīvi uzraudzītu vibrācijas līmeni lielākajā daļā rotējošo iekārtu, piemēram, elektromotoru, ventilatoru un sūkņu, dažādās industriālās vidēs.

3 Mērījumi

Mašīnas vibrācijas pasākumi

Ātrums mm/s RMS; Paātrinājums g RMS; Nobīde um Peak-Peak

Vibrāciju novērtējums: saskaņā ar ISO10816-3.

Gultņu stāvokļa pasākumi

Bg — Augstas frekvences paātrinājums, g RMS; Bv — Augstas frekvences ātrums, mm/s RMS.

Gultņa stāvokļa pārbaude: izmantojot īkšķa noteikumus

Temperatūras mērs

Bezkontakta infrasarkanais sensors, mērķis un vide F grādos vai grādos, sarkans lāzera rādītājs.

VIB05 Specifikācijas

Displejs:Monohromatisks LCD, 128x64 pikseļi

Sensors:IEPE akselerometrs, 100mv/g, iebūvēts 80 cm kabelis, BNC savienotājs

Vibrācija:

Paātrinājums: 0-20 g Maksimālā frekvence 10-12kHz

Ātrums: 0-200mm/s RMS Frekvence 10Hz-1kHz

Nobīde: 0-2000 μm Maksimālais-Pīķa frekvence. 10Hz-1kHz

Gultņa statuss:

Bg: 0-20 g RMS Frek. Diapazons 1kHz-12 kHz

Bv: 0-200 mm/s RMS Frek. Diapazons 1kHz-12 kHz

Precizitāte:<>

Trauksmes indikācija:

Vibrācijas novērtējums ātruma mērīšanai: ISO10816-3

Gultņa statusa pārbaude BG un BV: īkšķis

Temperatūra:

IR sensora temperatūras diapazons: -20 grādi līdz 120 grādiem vai -5 grādiem F līdz plus 250 grādiem F

Precizitāte: ±2 grādi ; Izšķirtspēja: 1 grāds ;

Lāzera vadotne: sarkana,<1mw. iec="" 60825-1="">

Attālums līdz virsmai D:S=8:1; Ieteicamais attāluma diapazons:< 20="">

Barošana un lādētājs:

Litija uzlādējams akumulators, 3,6 V 1700 mAh,

Recharge time 3 hours ; Operating time >50 stundas nepārtraukti

Tīkla lādētājs: AC 100-240 V, 50/60 Hz ieeja; 4,2 V DC 600 mA izeja

Automašīnas lādētājs: DC 12-24 V ieeja; 4,2 V DC 600 mA izeja.

Vide:

Darba temperatūra: -10 grādi līdz plus 50 grādiem ; Uzglabāšanas temperatūra: -20 grādi līdz plus 60 grādiem

Korpuss: IP{0}} putekļu necaurlaidīgs un izturīgs pret šļakatām

Elektromagnētiskās saderības sertifikāts: 2004/108/EC

Izmēri: 115 x 75 x 25 mm (LxWxG)

Svars t.sk. akumulators: 230g

VIB05 pilns komplekts
